Инструкции по ремонту стеклоподъемника ваз 2113 своими руками, снятие и установка стеклоподъемника ваз 2114, механизм блокировки дверей автомобиля. Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115

Электростеклоподъемниками лада самара 2 для опускания и подъема стекол передних дверей комплектуется часть выпускаемых .

В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал мото редуктора.

Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла. Моторедуктор (реверсивный, направление вращения выходного вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок он имеет встроенный термобиметаллический предохранитель.

схема электростеклоподъемников дверей

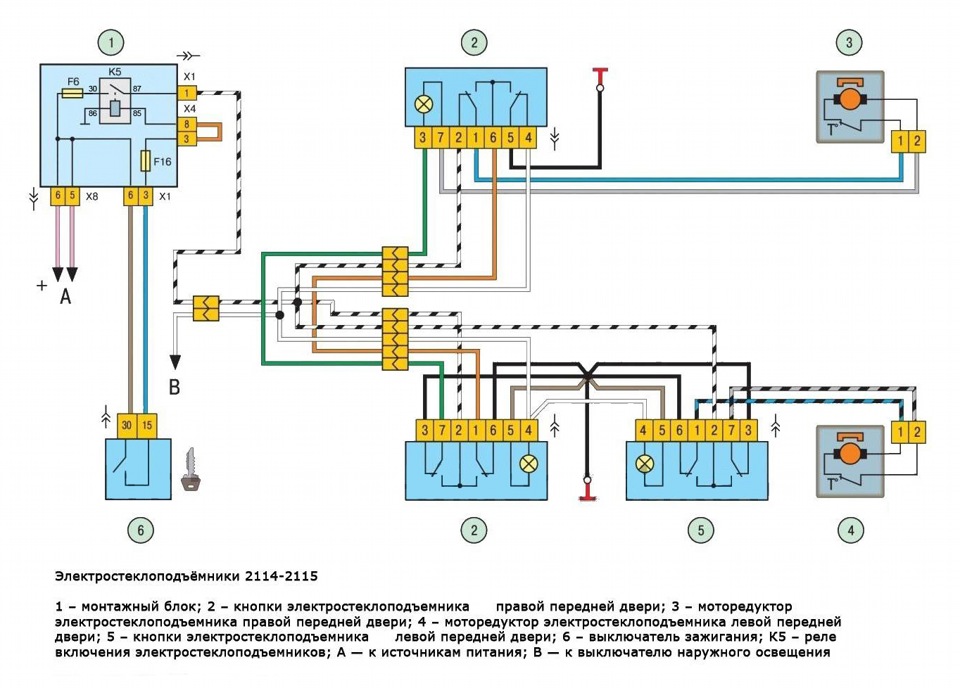

  • Схема включения электростеклоподъемников дверей
  • 1 – монтажный блок
  • 2 – переключатель электростеклоподъемника правой передней двери
  • 3 – моторедуктор электростеклоподъемника правой передней двери
  • 4 – моторедуктор электростеклоподъемника левой передней двери
  • 5 – переключатель электростеклоподъемника левой передней двери
  • 6 – выключатель зажигания
  • К5 – реле включения электростеклоподъемников
  • А — к источникам питания
  • В — к выключателю наружного освещения

Схема включения электростеклоподъемников Моторедукторы 3 и 4 включаются переключателями 2 и 5, расположенными на ручках подлокотников. Напряжение питания подается к переключателям при включении зажигания через предохранитель F6 и реле электростеклоподъемников К5, расположенные в монтажном блоке 1.

Если электростеклоподъемники не работают, то необходимо снять обивки дверей и проверить, подается ли напряжение к моторедукторам, проверить предохранитель и реле электростеклоподъемников, восстановить нарушенные соединения в проводах, неисправный моторедуктор заменить новым.

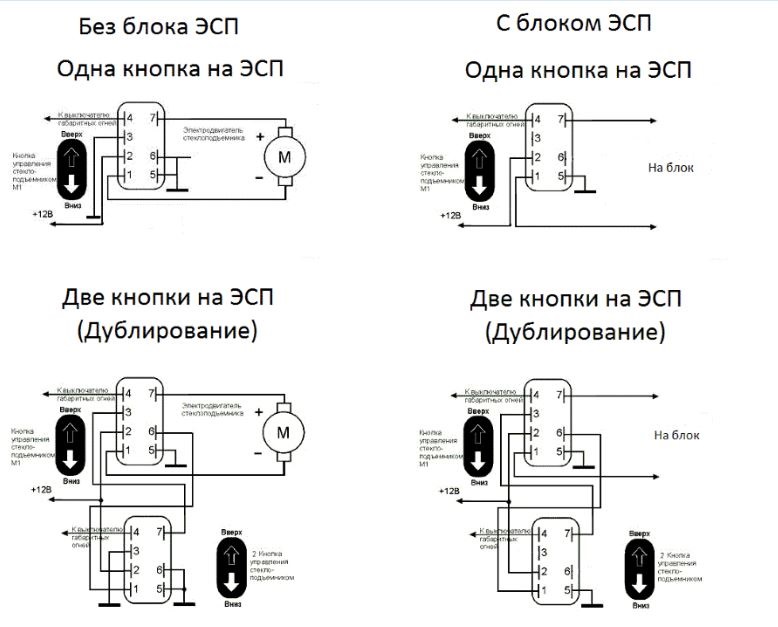

Схема подключения кнопок стеклоподъемников ваз 2115 Схема подключения кнопок стеклоподъемников ваз 2115 Схема подключения кнопок стеклоподъемников ваз 2115 Схема подключения кнопок стеклоподъемников ваз 2115 Схема подключения кнопок стеклоподъемников ваз 2115 Схема подключения кнопок стеклоподъемников ваз 2115 Схема подключения кнопок стеклоподъемников ваз 2115 Схема подключения кнопок стеклоподъемников ваз 2115
